[筆記] 使用Meshlab將ply轉stl

最近組了一個open source的3D scanner >> ciclop~
調完laser跟webcam的焦距+重新用雷射印表機印的校正板之後
出來的ply點雲檔結果已經讓我頗滿意的了！
官方建議用meshlab後處理，但一直失敗呀
好像不能直接轉檔？google之後找到解法
-------------------------------------------------------------------------
原影片:https://www.youtube.com/watch?v=lHKOJ1dbyJI
把步驟記下來：

1.[Filters] > [Sampling] > [Poisson-disk Sampling] >
改Number of Samples (15000)
打勾Base Mesh Subsampling
[Apply]
這時會多一個sampling圖層，把原本的刪掉

2.[Filters] >[Normals, Curvatures and Qrientation] > [Compute Normals For Point Set]
改Neighbour Num (16)
[Apply]

3.這時可以到 [Render] > [Show Normal/Curvature] 看線方向是不是正常

4.[Filters] > [Remeshing, Simplification and Reconstruction] >
[Surface Reconstruction:Ball pivoting]
Ball pivoting Radius [world unit]按上一格
[Apply]
至此已經產生stl三角網格了

5.點[Edit Hole]圖示
看情況打勾你要填的洞
fill
乾~~~ 超神奇的~~~~~

[DIY/土炮] [3DP/3D列印] 生個WIFI網卡PCI擋板 前置讀卡機固定座

看到jcom不知道幹嘛的，查一下就是COM XD
突然想把主機板插滿，不要浪費功能嘛!
----------------------------------------------------------------------------------------
買了COM擋板+PCI-E 無線網卡，以後可以玩WIFI的東西
收到東西要裝的時候就悲劇啦~~~~
RX480擋了兩個位置......
再買PCI x1延長線~~
.....
...
然後還是悲劇，原裝卡接延長線...的下面一樣卡到機殼
 ------------------------------------------------------------------------------------------
拆掉原本的擋板看一下差多少

拔顯卡插PCI延長線

嗯.......有點緊繃、不想折線
畫個圖先
用3D印表機印個定做擋板吧~

不會要我教大家畫圖吧......


畫這種方方的圖太簡單了，抓個國中生教一下馬上會
所以不贅述步驟啥的。
拿一把游標卡尺量一量生出圖。

分享一個重點，印東西先抓好你自己機器的誤差，再套到圖上面
然後有點公差的概念~ 做簡單機構不求人(複雜一點的算應力跟耐用度再學點靜動力學用軟體吧)

正名一下"公差"，一般人常把誤差講成公差
其實公差是一堆配好組的誤差範圍！
因為現實中製造東西一定有誤差，不管是形狀還是尺寸
所以有公差來規範東西的尺寸要在一定的範圍內
選定用途>選擇適合公差>才方便組裝或使用
例如餘隙配合 還是 干涉配合這樣

比一比~

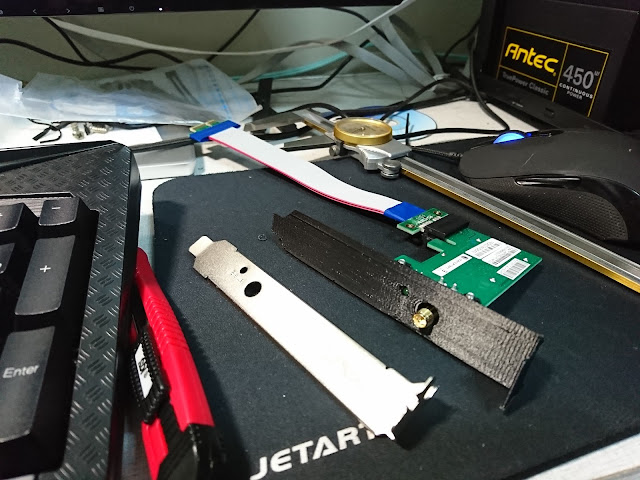

 印好拆支撐後修一修印不漂亮的地方，組裝

YA!

 對了還買了個前置讀卡機，順面做個前面板

平台膠帶破損懶得換，沒印好
堪用就好XD  有心情再來更新好一點

[開箱] 銀欣 ML03B- 米羅薄型機殼

殼做完老爸還是說太lowwwww啦...
小吵一下... 他說  他要出錢買下我的電腦，順便買個機殼XDDD
有人出錢就算了吧XD

上PCHOME24H逛一下挑了這個ML03B，就是要小~

開箱!

附件蠻多的

跟我的殼比一比

上蓋L型方便站XD

裡面長這樣，拉桿這設計不錯學起來

注意中間那個不割斷孔！

貼心的設計阿~ 把VGA拔掉降顯卡高度! 跟我做的一模一樣XDD

把線固定好

 他裡面的硬碟架跟光碟機架我都拆掉囉
用不到 ...

高度其實一樣，只是我腳墊比較高

 等之後貼皮在給老爸看看... 懂不懂maker風啊(誤
 一定要弄一組可以邱給客人看的殼!!

[DIY/土砲] 一個micro-ATX小機殼

前陣子組了新電腦
舊機剛好退下來變成工作專用機
也就畫畫2D的CAD，APU很適合(然後找到超爛顯卡加減插)
機殼給新機裝啦，所以就裸機用了
沒想到老爸很有意見......說觀感不好ba la ba la
只好生一組囉。

平常是這樣用的XD

要想辦法固定主機板跟電源供應器，上網找到主機板尺寸、PSU量一下就好
畫成電子檔轉雷切~~~

雷切好玩!



主板固定座-假組合

手工做幾個腳墊高

PSU改成下吸氣直接排出，就不要再吸殼內熱氣了
看一看好像現在的機殼都改這樣囉



dala~~~ 暫持的殼這樣就差不多啦~

為什麼說是暫時的呢~ 因為我理想中的殼
要有每個發熱元件的獨立散熱通道，都是吸氣排出的方式!!
可是隔天就要上班了...必須先生個殼來頂XD

完成。
還蠻愛橫躺機殼的~ 螢幕直接擺上面，省空間啊

如何設定礦機

弄了兩台ASIC礦機，一開始直接插在中華電信光世代的小烏龜就連得上礦池
 但多接一個IP分享器就不行，開始找設定問題。

首先是礦機IP最好不要開DHCP，不然想監看還是改設定要PING要找半天
看機子介面是wan 還是 lan，挑一個插然後設個靜態IP

爬了一堆switch hub router的文，有點概念之後來重新設定礦機的getway
 getway我理解為 要經過誰 的意思
假設小烏龜的lan IP是A，分享器要上網的話getway就要設成A
礦機也一樣，進入IP分享器看看他的IP假設是B，把礦機的getway設成B
這樣就可以 礦機>分享器>小烏龜>網路了!

小烏龜上網的wan IP只有一個(其實要看你家的網路合約，可以多買幾組固定的)
假設目前插4個lan，且有開DHCP的話
 小烏龜就會自動分配4組IP給接上線的設備，這就是IP分享器的功用
但DHCP有租約限制，也就是一段時間之後就會重新分配新的IP
不想過一段時間就要一直重新設定機器的話可以設定靜態IP
正常都有固定的功能，查好機器的MAC
進入分享器填進去，就可以指定要給這個MAC固定的IP囉
